Lathe Applicationレイズアプリケーション
簡単高性能な旋盤CAMシステム
シンプルなコマンド構成で使用工具による経路や加工方向を自動的に決定する簡単操作を実現しました。
販売価格 350,000円 (別途消費税)
- プロセスツリーで工程・定義の確認が容易にでき、ツールパスによるシミュレーションが可能です。
- 定義時またはツールパスでチップおよびバイトの干渉状況を確認することができます。
- チップとホルダーをパラメータ入力するだけで登録でき、組み合わせてバイトとして登録できます。
- 各加工定義は、使用するバイトから外径、内径、端面の加工を識別し、経路の方向を決定します。
- NC生成時に機械種別を選択して目的のデータを作成することができます。

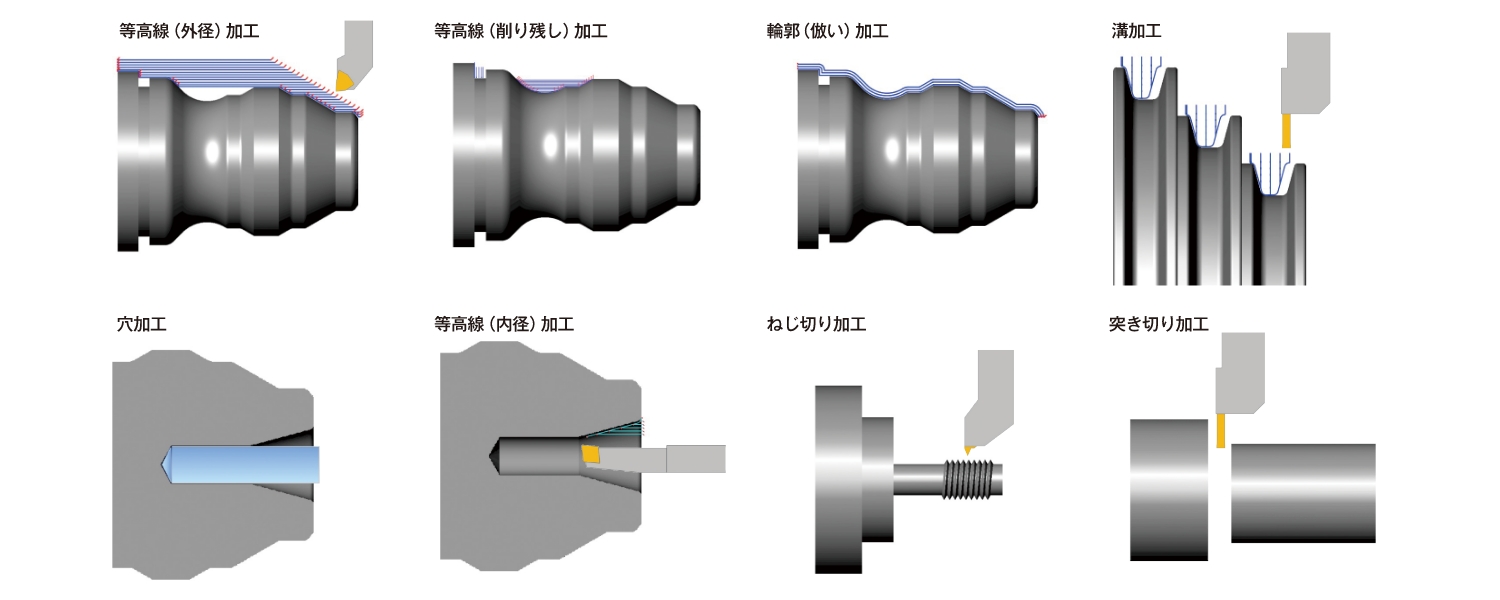

加工種別とコマンド

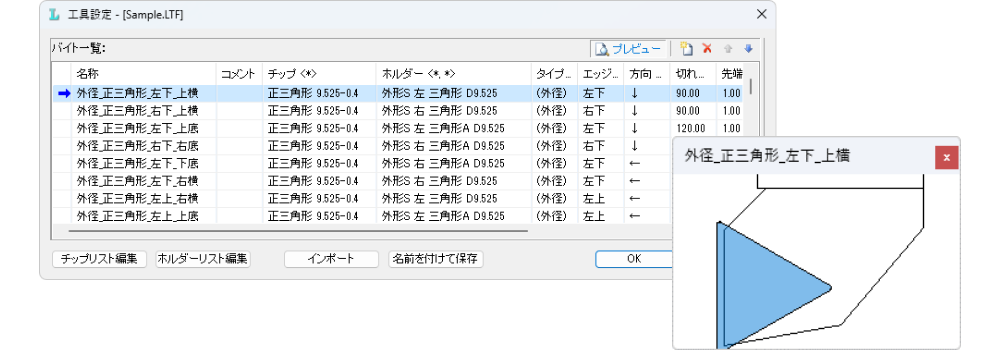

工具（バイト）の登録
チップとホルダーをパラメータ入力するだけで登録でき、それらを組み合わせてバイトとして登録できます。

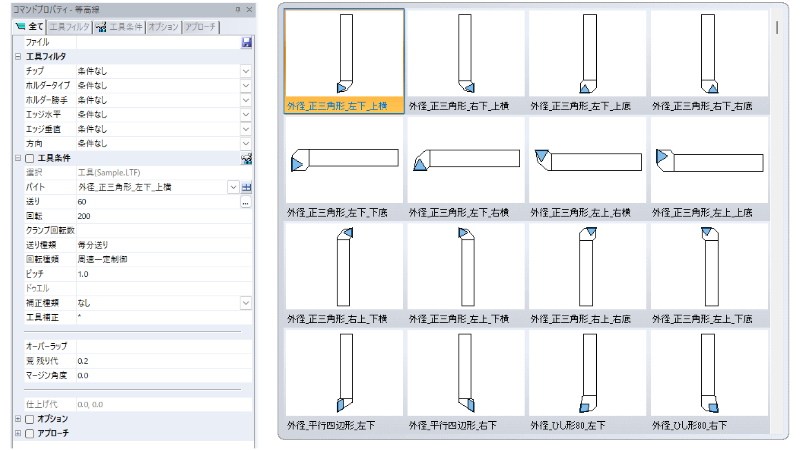

工具（バイト）の選択
各加工定義コマンドでは、工具の選択、加工条件、各種設定をコマンドプロパティから行います。フィルター機能により、チップ形状、エッジ方向などの条件で絞り込んで工具選択することができます。
また、サムネイル表示から選択することができます。

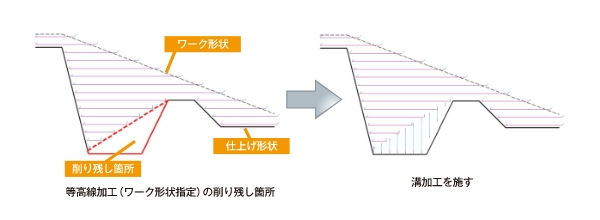

ワーク（素材）形状の指定、削り残し箇所の検出
等高線、溝の荒加工では、ワーク形状を指定することができるので、必要な範囲だけ加工定義できます。また、工具の切り込み角により生じた削り残し箇所を検出して、他のバイトで加工することができます。
加工一覧
| 輪郭加工 |
形状に平行な経路を作成します。通常の仕上げ経路や、ピッチ、回数を指定した倣い加工を定義することができます。 |
|---|---|
| 等高線加工 |
等高線加工による荒取り経路を定義します。また、仕上げ代を指定して同一工具による仕上げ経路を同時に定義することもできます。 |
| 溝加工 |
溝チップ、丸駒チップなどのバイトで加工定義します。荒取り、仕上げの経路が定義でき、荒取りにおいて倣い動作を指定することができます。 |
| 突き切り加工 |
2点を指定して突き切り加工の経路が定義できます。 |
| ねじ切り加工 |
ストレート、テーパーのねじ切り加工が定義できます。ピッチリストがあり、カット回数は最大30まで、また自動計算機能も付いています。 |
| 穴加工 |
センタードリル、ドリル、面取りをサイクルパターンから選択して定義します。 |
Lathe Application
販売価格 350,000円 (別途消費税)
